[자료구조 with JAVA] 균형 이진 트리 (Balanced Binary Search Tree) - AVL 트리

---

01. 균형 이진 트리 (Balanced Binary Search Tree)

• 모든 노드의 좌우 서브트리 높이가 1이상 차이나지 않는 트리 (이진 탐색 트리)
• 노드의 삽입 / 삭제가 일어나는 경우 균형을 유지하도록 하는 트리
• 종류
  • AVL 트리
  • Red-Black 트리

---

02. 이진 탐색 트리의 편향 발생

• case 1) 삽입 순서: 20 → 10 → 30 → 5
• case 2) 삽입 순서: 5 → 10 → 20 → 30
• 이진 탐색 트리의 규칙을 벗어나고 값들의 편향이 발생함

이진 탐색 트리의 편향 발생

---

03. AVL 트리

• 노드가 삽입/삭제가 일어나는 경우 트리의 균형을 체크하고 유지하는 트리
• 각 노드의 BF(Balance Factor)를 [1, 0, 1]만 가지게 하여 균형 유지
• BF: (왼쪽 서브 트리 높이) - (오른쪽 서브 트리 높이)
  • 앞서 언급한 case 1)과 case 2)의 경우,
    • case 1) BF = (왼쪽 서브 트리 높이: 2) - (오른쪽 서브 트리 높이: 1) = 0 (균형을 이루고 있음)
    • case 2) BF = (왼쪽 서브 트리 높이: 0)  - (오른쪽 서브 트리 높이: 3) = -3 (편향 일어남)
  • case 2)의 경우, 리벨런싱 작업 필요

BF 계산 방법 예시

---

04. AVL 트리 - 리밸런싱

• 리벨런싱: 무너진 이진 트리의 균형을 다시 맞춰주는 작업
• 균형이 깨진 경우
  1. BF가 '+'가 나오면 왼쪽 서브 트리의 문제
  2. BF가 '-'가 나오면 오른쪽 서브 트리의 문제
• 회전 연산
  1. 단순 회전: LL, RR
  2. 이중 회전: LR, RL

---

05. AVL 트리의 회전 연산

• L과 R의 의미: 노드가 왼쪽으로 치우쳐져 있다면 L, 오른쪽으로 치우쳐져 있다면 R
  • ex) LR: 노드들이 위에서 아래 순서대로 왼쪽 방향, 오른쪽 방향으로 편향 문제가 생김을 의미
• 치우쳐져 있지 않은 반대 방향으로 회전 연산을 진행
  • ex) LL: 왼쪽으로 노드들이 치우쳐져 있으므로 오른쪽 방향으로 회전

1. 단순 회전
   • LL(Left-Left)
     • 회전 1회
     • 오른쪽 방향으로 회전
   • RR(Right-Right)
     • 회전 1회
     • 왼쪽 방향으로 회전
2. 이중 회전
   • LR(Left-Right)
     • 회전 2회
     • RR 회전 후 LL 회전
   • RL(Right-Left)
     • 회전 2회
     • LL 회전 후 RR 회전

AVL 트리의 회전 연산 - LL(Left-Left)

AVL 트리의 회전 연산 - RR(Right-Right)

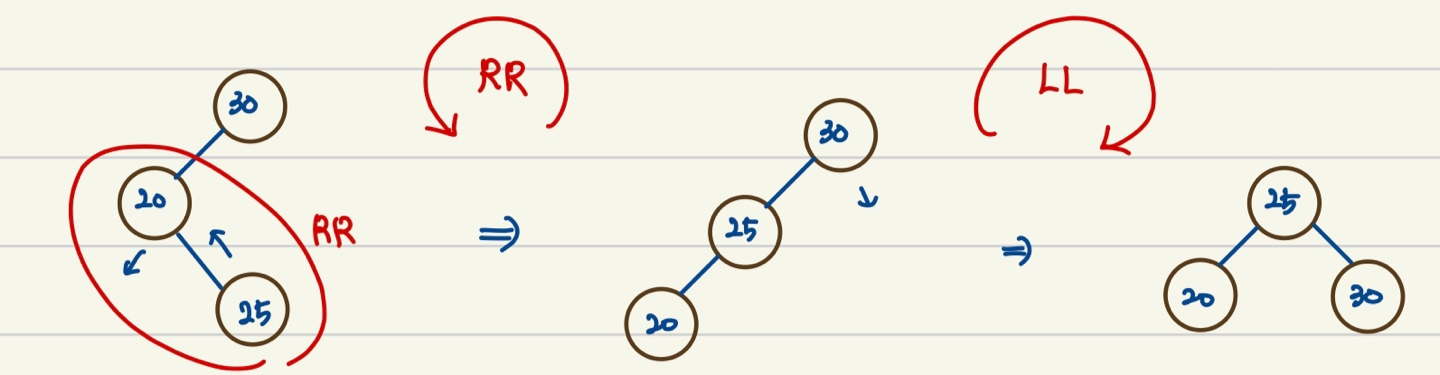

AVL 트리의 회전 연산 - LR(Left-Right)

AVL 트리의 회전 연산 - RL(Right-Left)

06. JAVA 코드로 구현하기

---

(1) 노드 구현

class Node{  //데이터를 저장하는 노드 객체
    int key;  //값 저장하는 변수
    int height;  //노드의 높이를 저장하는 변수
    Node left;  //현재 노드의 왼쪽 노드 정보 저장
    Node right;  //현재 노드의 오른쪽 노드 정보 저장

    // 생성자 - 설정
    public Node(int key, Node left, Node right) {  //생성자
        this.key = key;
        this.height = 0;
        this.left = left;
        this.right = right;
    }
}

---

(2) 트리 구현 / 노드 추가 기능

// 트리 구현
class AVLTree {
    Node head;  //트리의 헤드 노드 저장 변수

    // 높이 계산하는 함수
    public int height(Node node){
        if(node == null){  //null값 들어오면
            return -1;
        }
        return node.height;
    }

    /*
    * Node node: 중간 노드
    */

    // LL회전 시 - 오른쪽으로 회전
    public Node rightRotate(Node node){
        Node lNode = node.left;  //중간 노드(node)의 왼쪽 노드를 저장

        node.left = lNode.right;  //중간 노드의 왼쪽 위치에 중간 노드로 변경
        lNode.right = node;  //왼쪽 노드의 오른쪽 자식 위치에 중간 노드 위치시킴
        //height 업데이트, 둘 중 높은 높이+1
        node.height = Math.max(height(node.left), height(node.right))+1;
        lNode.height = Math.max(height(lNode.left), height(lNode.right))+1;

        return lNode;  //왼쪽 자식을 반환시켜서 위로 올라가게 함
    }

    // RR회전 시 - 왼쪽으로 회전
    public Node leftRotate(Node node){
        Node rNode = node.right;  //중간 노드의 오른쪽을 저장

        node.right = rNode.left;  //중간 노드의 오른쪽 위치에 중간노드로 변경
        rNode.left = node;  //오른쪽 노드의 왼쪽 자식 위치에 중간노드를 위치시킴

        node.height = Math.max(height(node.right), height(node.left))+1;
        rNode.height = Math.max(height(rNode.right), height(rNode.left))+1;
        return rNode;  //오른쪽 자식을 반환시켜 위로 올라가게 함
    }

    // LR회전 시 - 왼쪽으로 회전 후, 오른쪽으로 회전
    public Node lrRotate(Node node){
        node.left = leftRotate(node.left);  //왼쪽 회전 후
        return rightRotate(node);  //오른쪽으로 회전하여 나온 노드를 위로 올라가게 함
    }

    // RL회전 시 - 오른쪽으로 회전 후, 왼쪽으로 회전
    public Node rlRotate(Node node){
        node.right = rightRotate(node.right);  //오른쪽 회전 후
        return leftRotate(node);  //왼쪽으로 회전하여 나온 노드를 위로 올라가게 함
    }

    // 높이 차를 계산하는 기능: (왼쪽 노드의 높이) - (오른쪽 노드의 높이)
    public int getBalance(Node node){  //높이차
        if(node == null){
            return 0;
        }
        return height(node.left) - height(node.right);
    }

    // 값을 넣는 기능
    public void insert(int key){
        this.head = insert(this.head, key);  //노드를 반환받아 헤드를 변경(자동 균형 유지)
    }

    // 값을 헤드에서 부터 비교해가며 넣을 자리를 마련하고, 자동으로 균형을 유지하기 위해 높이차를 계산하며 진행
    private Node insert(Node node, int key){
        if(node == null){  //null값인 경우: 헤드에 null값을 가진 노드를 저장함
            return new Node(key, null,null);
        }
        if(key == node.key){  //값이 이미 존재할 경우: 중복 허용하지 않음
            System.out.println("Already Data: "+key);
            return node;
        }
        if(key < node.key){  //값이 노드보다 작은 경우: 왼쪽 자식으로 이동
            node.left = insert(node.left, key);
        }else{  //값이 노드보다 큰 경우: 오른쪽 자식으로 이동
            node.right = insert(node.right, key);
        }

        node.height = Math.max(height(node.right), height(node.left))+1;  //노드의 높이 업데이트
        int balance = getBalance(node);  //높이차 계산 -> 균형이 올바른지

        //LL을 수행해야하는 경우: 높이차가 1이상 + 키 값이 노드의 왼쪽보다 작은 경우
        if(balance > 1 && key < node.left.key){
            return rightRotate(node);
        }
        //RR을 수행해야 하는 경우: 높이차가 -1이하 + 키 값이 노드의 오른쪽보다 큰 경우
        if(balance < -1 && key > node.right.key){
            return leftRotate(node);
        }
        //LR을 수행해야 하는 경우: 높이차가 1이상 + 키 값이 왼쪽보다 큰 경우
        if(balance > 1 && key > node.left.key){
            return lrRotate(node);
        }
        //RL을 수행해야 하는 경우: 높이차가 -1이하 + 키 값이 오른쪽보다 작은 경우
        if(balance < -1 && key < node.right.key){
            return rlRotate(node);
        }
        return node;  //균형이 올바르다면 끝
    }

    //BFS-레벨 순회: (위쪽 레벨부터) 왼쪽 노드 -> 오른쪽 노드
    public void levelOrder(Node node){
        Queue<Node> queue = new LinkedList<>();
        queue.add(node);
        while(!queue.isEmpty()){
            Node cur = queue.poll();

            System.out.print(cur.key+" ");
            if(cur.left != null){
                queue.offer(cur.left);
            }
            if(cur.right != null){
                queue.offer(cur.right);
            }
        }
        System.out.println();
    }
}

---

(3) 삭제 기능

// 값을 이용해 트리에서 삭제
    public void delete(int key){
        this.head = delete(this.head, key);
    }

    // 헤드부터 탐색 시작, 새로 바뀌는 루트 노드를 반환함
    private Node delete(Node node, int key){
        if(node == null){  //트리가 비어있다면
            return null;
        }
        if(key < node.key){  //현재 노드의 값보다 작을 경우
            node.left = delete(node.left, key);  //노드의 왼쪽으로 이동
        }else if(key > node.key){  //현재 노드의 값보다 클 경우
            node.right = delete(node.right, key);  //노드의 오른쪽으로 이동
        }else{  //현재 노드의 값 == 찾는 값
            if(node.left == null){  //현재 노드의 왼쪽 자식이 비어있을 경우
                return node.right;  //노드의 오른쪽 자식 반환
            }else if(node.right == null){  //현재 노드의 오른쪽 자식이 비어있을 경우
                return node.left;  //노드의 왼쪽 자식 반환
            }else{  //둘 다 노드가 존재한다면
                Node predecessor = node;  //전임자: 현재 노드 (시작)
                Node successor = node.left;  //후임자: 현재 노드의 왼쪽 자식 (시작)

                while(successor.right != null){  //후임자의 오른쪽 노드가 null일 때까지
                    predecessor = successor;  //전임자 <- 후임자
                    successor = successor.right;  //후임자 <- 후임자의 오른쪽 자식
                }

                predecessor.right = successor.left;  //전임자의 오른쪽 자식 <- 후임자의 왼쪽 자식
                node.key = successor.key;
            }
        }
        node.height = Math.max(height(node.left), height(node.right))+1;

        int balance = getBalance(node);
        //LL: 현재 노드의 왼쪽 노드의 높이를 확인하여 LL인지 LR인지 구준
        if(balance > 1 && getBalance(node.left) > 0){
            return rightRotate(node);
        }
        //RR
        if(balance < -1 && getBalance(node.right) < 0){
            return leftRotate(node);
        }
        //LR
        if(balance > 1 && getBalance(node.left) < 0){
            return lrRotate(node);
        }
        //RL
        if(balance < -1 && getBalance(node.right) > 0){
            return rlRotate(node);
        }
        return node;
    }

---
